汎用形材｜角パイプ・アングル・フラットバー等の規格サイズ表

汎用形材とは

汎用形材は、角パイプやアングルのように、場所や用途を選ばず使える規格形状の形材です。補強のように目立たないところにも、表面処理をして見せるところにも使えます。

形状から選ぶ

お探しの形状をお選びください。各形材の寸法・単重と、注文の多い寸法をまとめています。

※図は、溝やRの形がわかりやすいように描いています。正確な寸法は、ご相談の際にご案内します。

角パイプ（角材）　等辺（正方形）・不等辺（長方形）

厚み（t）が均一で、中が空洞の形材です。縦横の幅（A・B）が同じものが正方形、異なるものが長方形です。

注文の多い寸法

寸法 ｔ x A x B	単重（kg/m）	100kgの目安本数 2000mmの場合	100kgの目安本数 4000mmの場合	金型名
1.5 x 15 x 15	0.219	約228本	約114本	K-10308
1.5 x 20 x 20	0.301	約166本	約83本	K-7550
2.0 x 40 x 40	0.821	約60本	約30本	K-7599
2.0 x 50 x 50	1.037	約48本	約24本	K-5602
2.0 x 50 x 100	1.577	約31本	約15本	KE-439
3.0 x 100 x 100	3.143	約15本	約7本	KE-1
5.0 x 100 x 100	5.130	約9本	約4本	KE-1986

アングル（L型材・山形鋼）　等辺・不等辺

断面がL字型の形材です。縦横の幅（A・B）が同じものが等辺、異なるものが不等辺です。

注文の多い寸法

寸法 ｔ x A x A’or B	単重（kg/m）	100kgの目安本数 2000mmの場合	100kgの目安本数 4000mmの場合	金型名
1.5 x 15 x 15	0.116	約431本	約215本	K-7000
2.0 x 20 x 20	0.206	約242本	約121本	K-7009
2.0 x 25 x 25	0.260	約192本	約96本	K-33
3.0 x 30 x 30	0.464	約107本	約53本	K-7005
3.0 x 35 x 35	0.545	約91本	約45本	K-32
3.0 x 25 x 50	0.583	約85本	約42本	K-12096
3.0 x 40 x 40	0.626	約79本	約39本	K-7006
4.0 x 50 x 50	1.040	約48本	約24本	K-31
6.0 x 60 x 60	1.849	約27本	約13本	K-22896

フラットバー（平鋼・平角棒）

厚み（t）に対して幅（A）が大きい、平板状の形材です。肉厚1.5〜30mm、幅10〜150mmの範囲でご用意しています。

注文の多い寸法

寸法 ｔ x A	単重（kg/m）	100kgの目安本数 2000mmの場合	100kgの目安本数 4000mmの場合	金型名
2.0 x 25	0.135	約370本	約185本	K-7256
3.0 x 30	0.244	約204本	約102本	K-7202
3.0 x 35	0.284	約176本	約88本	K-21150
5.0 x 40	0.540	約92本	約46本	K-7223
5.0 x 50	0.678	約73本	約36本	K-65
6.0 x 50	0.810	約61本	約30本	K-12545
8.0 x 50	1.080	約46本	約23本	K-12160
8.0 x 80	1.728	約28本	約14本	K-7233
8.0 x 110	2.375	約21本	約10本	KE-3915

丸パイプ（丸管）

厚み（t）が均一な、円筒形の中空材です。直径（外径）はφで表します。

注文の多い寸法

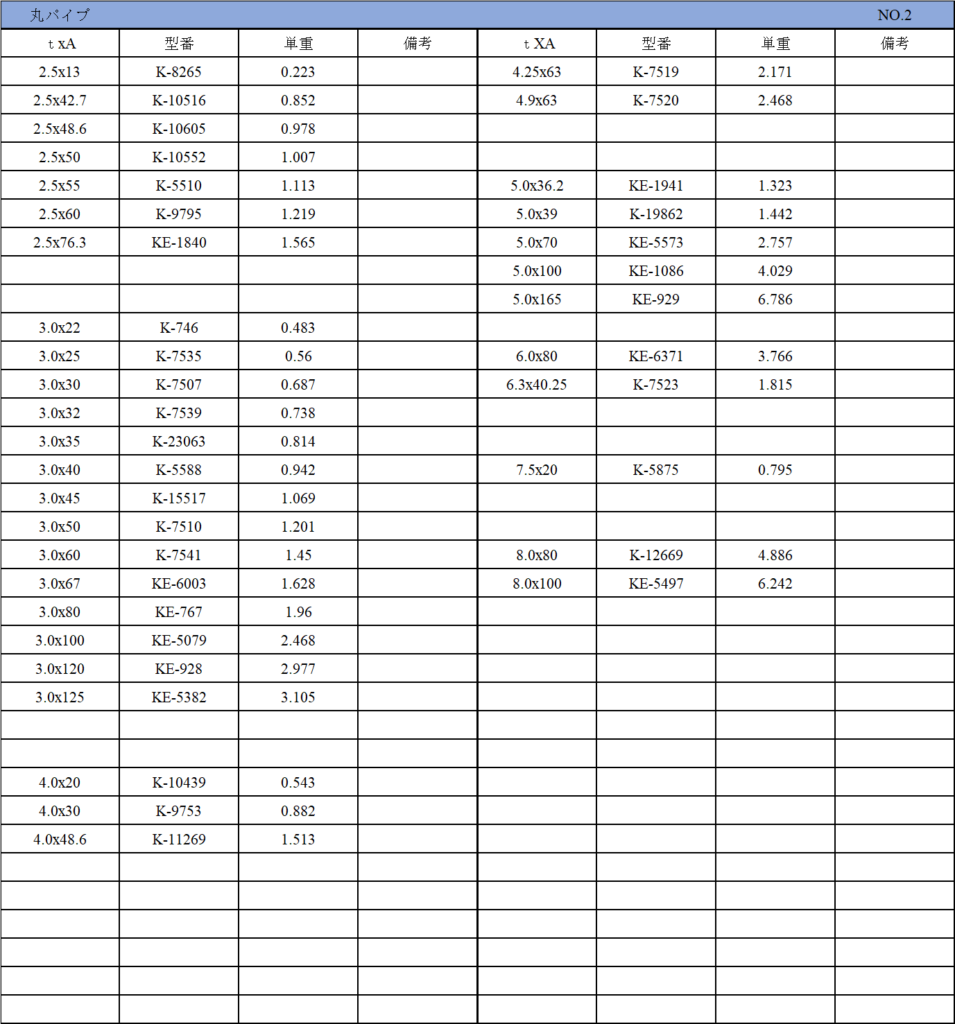

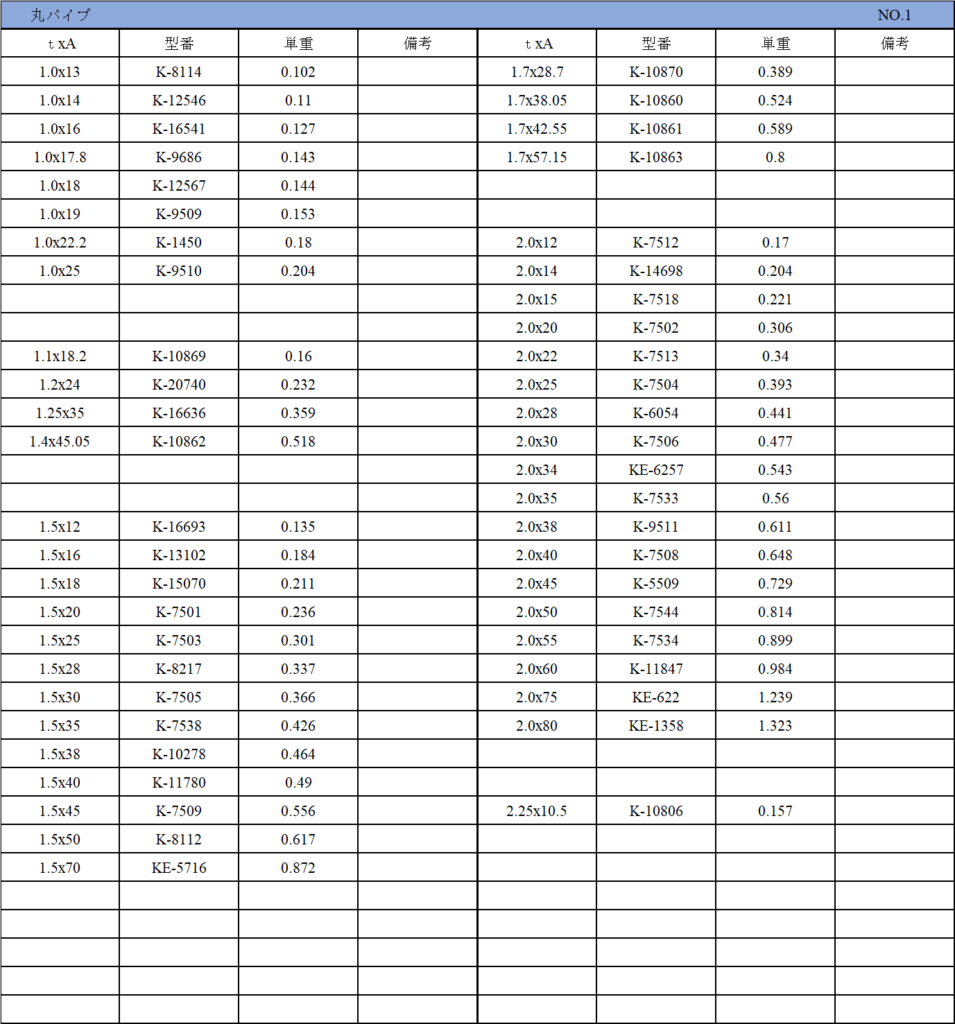

寸法 ｔ x A	単重(kg/m)	100kgの目安本数 2000mmの場合	100kgの目安本数 3000mmの場合	100kgの目安本数 4000mmの場合	金型名
1.0 x 16	0.127	約393本	約262本	約196本	K-16541
1.5 x 16	0.184	約271本	約181本	約135本	K-13102
1.5 x 20	0.236	約211本	約141本	約105本	K-7501
1.5 x 25	0.301	約166本	約110本	約83本	K-7503
1.5 x 30	0.366	約136本	約91本	約68本	K-7505
2.0 x 30	0.477	約104本	約69本	約52本	K-7506
2.0 x 40	0.648	約77本	約51本	約38本	K-7508
3.0 x 50	1.201	約41本	約27本	約20本	K-7510
3.0 x 60	1.450	約34本	約22本	約17本	K-7541
3.0 x 80	1.960	約25本	約17本	約12本	K-767
3.0 x 100	2.468	約20本	約13本	約10本	K-5079
3.0 x 120	2.977	約16本	約11本	約8本	K-928

角棒・丸棒

中まで詰まった棒状の形材です。角棒は縦横の幅（A・A’）が同じ正方形、丸棒は直径（φ）で表します。

チャンネル（Cチャンネル・ボーダー）

断面がカタカナの「コ」の字に近い、溝型の形材です。

金型表（PDF）

当社が保有する汎用形材の金型の一覧です。

PDFダウンロードはコチラ（2024/09 更新）

表面仕上げと加工

汎用形材は表面がフラットなので、アルマイトや塗装などの表面処理で、見た目をきれいに仕上げることができます。
