アルミ角パイプの使い方｜架台のフレームから箱、モーターケースまで。金型なしで頼める汎用形材

角パイプは、四角い筒というだけのシンプルな形材です。だからこそ、切る、穴をあける、組み合わせるといったひと手間で、いろいろなものに姿を変えます。

加藤軽金属工業は、よく使われる寸法の角パイプの金型を自社で保有しています。金型をつくる必要がないので、金型費も管理費もかからずに、100kgから製造できます。

この記事では、角パイプの基本をおさえたうえで、当社がこれまでに提案してきた角パイプの使い方を紹介します。

角パイプの基本

角パイプは、厚み（t）が均一で、中が空洞の四角い形材です。縦と横の幅が同じ正方形、幅が違う長方形、外側の角に丸み（R）をつけたR付があります。

寸法は「t × A × B」の順で表します。tが厚み、Aが縦の幅、Bが横の幅です。たとえば「2.0 × 50 × 50」は、厚み2mm、縦横50mmの正方形の角パイプです。

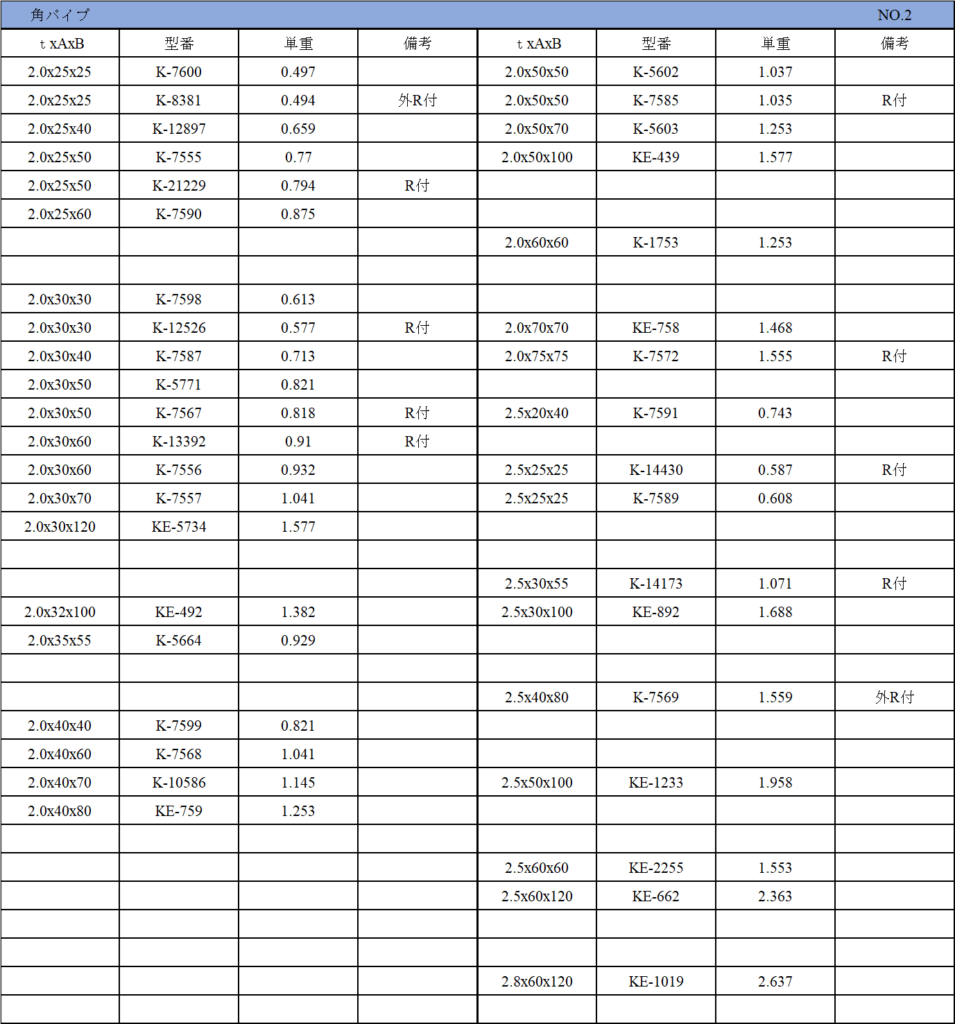

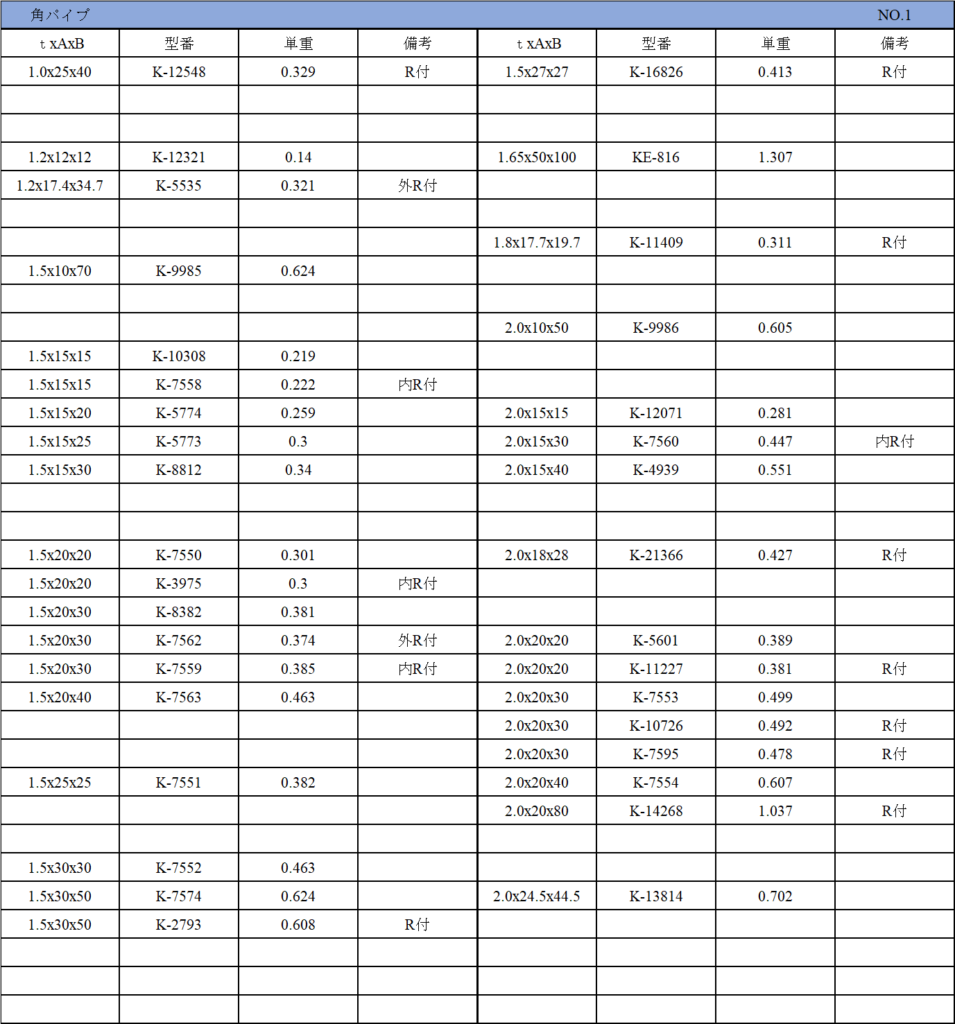

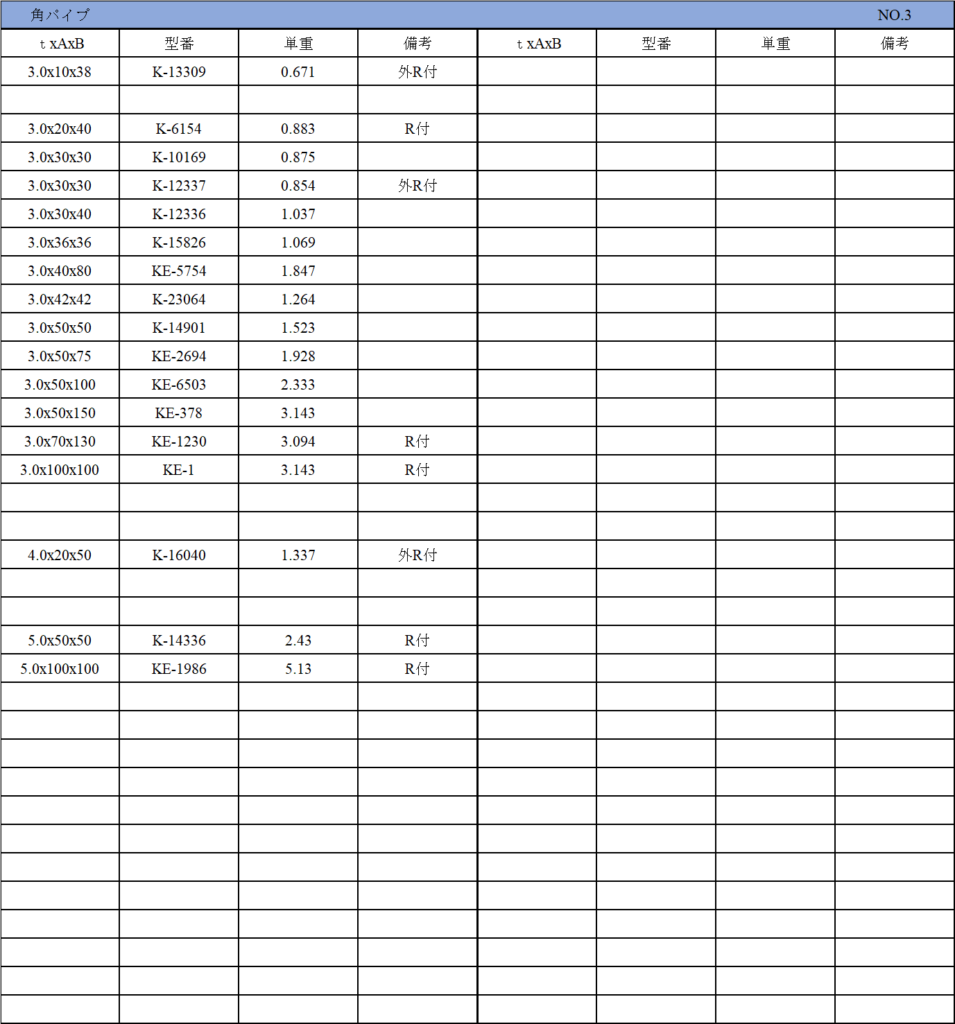

注文の多い寸法

寸法 ｔ x A x B	単重（kg/m）	100kgの目安本数 2000mmの場合	100kgの目安本数 4000mmの場合	金型名
1.5 x 15 x 15	0.219	約228本	約114本	K-10308
1.5 x 20 x 20	0.301	約166本	約83本	K-7550
2.0 x 40 x 40	0.821	約60本	約30本	K-7599
2.0 x 50 x 50	1.037	約48本	約24本	K-5602
2.0 x 50 x 100	1.577	約31本	約15本	KE-439
3.0 x 100 x 100	3.143	約15本	約7本	KE-1
5.0 x 100 x 100	5.130	約9本	約4本	KE-1986

汎用の角パイプで、こんなものが作れます

ここからは、当社がこれまでの記事で紹介してきた使い方です。どれも、汎用の角パイプに加工や組み合わせを足したものです。

アルミ架台・作業台のフレーム

汎用形材の中でも、角パイプはアルミ架台のフレームとして多く使われています。シンプルな構造で組めるので、設備用の架台や作業台、棚などに向いています。

当社は形材をつくるところから始めるので、材料費を抑えられます。溶接・組み立てまでまとめてご依頼いただけます。図面がなくても、ラフスケッチやおおまかな寸法、設置場所の状況を伺えば、一緒に形を決めていくこともできます。

穴をあけて、モーターケースに

押出形材は、同じ断面がずっと続く形材です。そこに穴あけや溝加工を加えると、ダイカストでつくっていた部品の代わりになることがあります。

たとえば、汎用の角パイプに穴あけ加工をすれば、モーターケースとして使えます。ダイカストに比べて金型費がかからないので、少ない数でつくりたいときに検討する価値があります。

輪切りにして、箱に

角パイプを短く輪切りにして、上下をフラットバー（アルミの板）でふさぐと、六面体の箱になります。部品を中に収めて保護するケースとして使えます。

補強のアングルごと、一つの形に

角パイプにアングルを溶接して補強している部品は少なくありません。この2つを一つの断面にまとめた形材にすると、溶接の手間がなくなります。材料も1種類で済むので、購入費用が下がる場合もあります。

この形は汎用形材にはないので、新しく金型をつくることになります。まず汎用の角パイプで試し、数が見込めるようになったら専用の形に切り替える、という進め方もできます。

1本ずつ買うか、まとめて持っておくか

角パイプはホームセンターでも見かけます。数本を手元で切って使うなら、店で買うのが手軽です。一方で、同じ寸法を繰り返し使うなら、まとめて持っておくという選び方があります。

当社のご注文は100kgからです。たとえば厚み2mm・縦横50mmの角パイプ（1.037kg/m）なら、100kgで約96m、2mに切ると約48本になります。1本ずつ買うより、まとめて買う方が1本あたりは安くなります。

アルミは表面に薄い酸化皮膜ができるので、鉄のように錆が進むことはありません。乾いた場所で保管すれば長く持ちます。フレームや補強のように見えないところで使う材料なら、予備として置いておいても困りません。

1回だけ必要な分を、というスポットでのご注文も承っています。量が多すぎる場合は、70kg程度でもご相談ください。

欲しい寸法がないときは

「この寸法で欲しい」「こういう用途に使いたい」と伝えていただければ、その形がなくても、近い寸法や別の形状で使えそうなものをご提案します。厚みやサイズが少し違っていても、対応できる金型がある場合があります。

長さと表面処理

出荷できる長さは1.4〜7.5mですが、そのまま使われることは少なく、多くの場合はさらに短く切って使われます。当社では、2m以下にカットしての出荷をおすすめしています。

• 段ボールで梱包できるので、保管場所をとりません
• 梱包が小さくなるぶん、輸送費を抑えられます
• 届いてからの切断の手間が減り、作業時間が短くなります

表面がフラットなので、アルマイトや塗装で見た目を整えやすいのも角パイプのよいところです。

小ロットでの注文

ご注文は100kgからです。70kg程度でもご相談ください。100kgが実際に何本くらいになるかは、こちらで目安を紹介しています。
