汎用形材-アルミ棒(角棒・丸棒)各種規格サイズ表

当ページに関するお知らせ

各種汎用形材【各パイプ、アングル、丸パイプ、丸棒、角棒、、フラットバー、チャンネル】のページを個別でご用意いたしましたが汎用形材総合ページに統合させていただきました。

多様性に富んだ汎用材幅広い用途で補強などに使える形材を取り揃えています

アルミ製の角パイプ、アングル、丸パイプ、フラットバー等の使いやすい形材の各種規格をご用意可能です。汎用形材は、場所を選ばず多岐にわたり使用できる正に汎用性の高い形状です。そのためホームセンター等でも販売していることがあり、特に角パイプやアングルはよく利用されています。

人の目に付きにくいところでは補強等に使用され、逆に目につきやすいところは表面を加工することで美しく表現する事が出来ます。

これらの汎用形材は金型の製作及び管理不要の為、コスト面・納期面でメリットがあります。
そのためこれまで多くのお客様に選ばれてきました。

これからもお客様を支える便利な使いやすい材料をご提供させて頂きます。

汎用形材以外にもオリジナルの金型製作も承っておりますのでお気軽にご相談ください。

※受注生産となりますので押出しから配送までに多少のお時間がかかります。
予めご了承ください。

PDFダウンロードはコチラ（2023/3/06更新）

形材製造メーカーの当社で是非、相見積もりをしてみてはいかがでしょうか。相談無料でお待ちしております。

汎用形材の形状紹介

ここでは各形材の形状とお客様に人気の高かった形材を紹介します。

その他、表には小ロットである100kgの材料を2000mmと4000ｍｍでカットした場合の本数を表示しています。大体このくらいから頼めるので是非目安にしてみてください。

また、形材表PDFから製品の単重を確認していただいたら、最下部に目安となる本数や重量がわかる簡単な計算の入力欄があるのでご活用ください。

もし100kgに満たない場合も70kg～程度であれば割増しになりますが相談可能です。

アルミ角パイプ(角材）、等辺(正方形)、不等辺(長方形)

角パイプのおすすめ型（人気の高い形材）

寸法 ｔ x A x B	単重（kg/m）	100kgの目安本数 2000mmの場合	100kgの目安本数 4000mmの場合	金型名
1.5 x 15 x 15	0.219	約228本	約114本	K-10308
1.5 x 20 x 20	0.301	約166本	約83本	K-7550”
2.0 x 40 x 40	0.821	約60本	約30本	K-7599
2.0 x 50 x 50	1.037	約48本	約24本	K-5602
2.0 x 50 x 100	1.577	約31本	約15本	KE-439
3.0 x 100 x 100	3.143	約15本	約7本	KE-1
5.0 x 100 x 100	5.130	約9本	約4本	KE-1986

アルミ等辺アングル、不等辺アングル 、L型材、山形鋼

アングル材のおすすめ型（人気の高い形材）

寸法 ｔ x A x A’or B	単重（kg/m）	100kgの目安本数 2000mmの場合	100kgの目安本数 4000mmの場合	金型名
1.5 x 15 x 15	0.116	約431本	約215本	K-7000
2.0 x 20 x 20	0.206	約242本	約121本	K-7009
2.0 x 25 x 25	0.260	約192本	約96本	K-33
3.0 x 30 x 30	0.464	約107本	約53本	K-7005
3.0 x 35 x 35	0.545	約91本	約45本	K-32
3.0 x 25 x 50	0.583	約85本	約42本	K-12096
3.0 x 40 x 40	0.626	約79本	約39本	K-7006
4.0 x 50 x 50	1.040	約48本	約24本	K-31
6.0 x 60 x 60	1.849	約27本	約13本	K-22896

アルミフラットバー(アルミ平鋼、平角棒)

アルミフラットバー(アルミ平鋼、平角棒)のおすすめ型（人気の高い形材）

寸法 ｔ x A	単重（kg/m）	100kgの目安本数 2000mmの場合	100kgの目安本数 4000mmの場合	金型名
2.0 x 25	0.135	約370本	約185本	K-7256
3.0 x 30	0.244	約204本	約102本	K-7202
3.0 x 35	0.284	約176本	約88本	K-21150
5.0 x 40	0.540	約92本	約46本	K-7223
5.0 x 50	0.678	約73本	約36本	K-65
6.0 x 50	0.810	約61本	約30本	K-12545
8.0 x 50	1.080	約46本	約23本	K-12160
8.0 x 80	1.728	約28本	約14本	K-7233
8.0 x 110	2.375	約21本	約10本	KE-3915

アルミ丸パイプ　(丸管)

アルミ丸パイプ(丸管)のおすすめ型（人気の高い形材）

寸法 ｔ x A	単重(kg/m)	100kgの目安本数 2000mmの場合	100kgの目安本数 3000mmの場合	100kgの目安本数 4000mmの場合	金型名
1.0 x 16	0.127	約393本	約262本	約196本	K-16541
1.5 x 16	0.184	約271本	約181本	約135本	K-13102
1.5 x 20	0.236	約211本	約141本	約105本	K-7501
1.5 x 25	0.301	約166本	約110本	約83本	K-7503
1.5 x 30	0.366	約136本	約91本	約68本	K-7505
2.0 x 30	0.477	約104本	約69本	約52本	K-7506
2.0 x 40	0.648	約77本	約51本	約38本	K-7508
3.0 x 50	1.201	約41本	約27本	約20本	K-7510
3.0 x 60	1.450	約34本	約22本	約17本	K-7541
3.0 x 80	1.960	約25本	約17本	約12本	K-767
3.0 x 100	2.468	約20本	約13本	約10本	K-5079
3.0 x 120	2.977	約16本	約11本	約8本	K-928

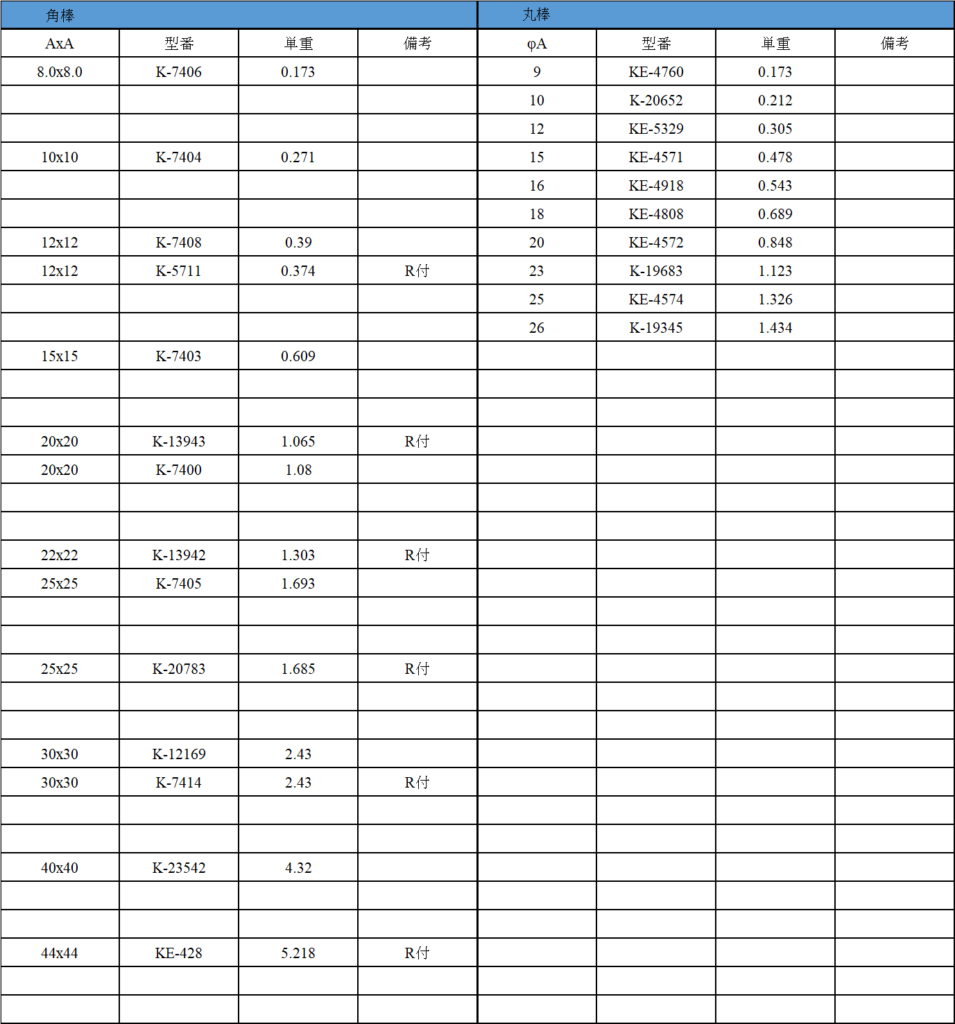

アルミ棒　(角棒・丸棒)

アルミチャンネル、Cチャンネル、ボーダー

便利なおすすめポイント！

さらにカットを短く。穴あけや曲げ加工も受注します。

フラットな表面は表面を美しくできます。

ローコスト＋α

小ロット１００ｋｇは実際にどのくらいの本数になるか目安を紹介
